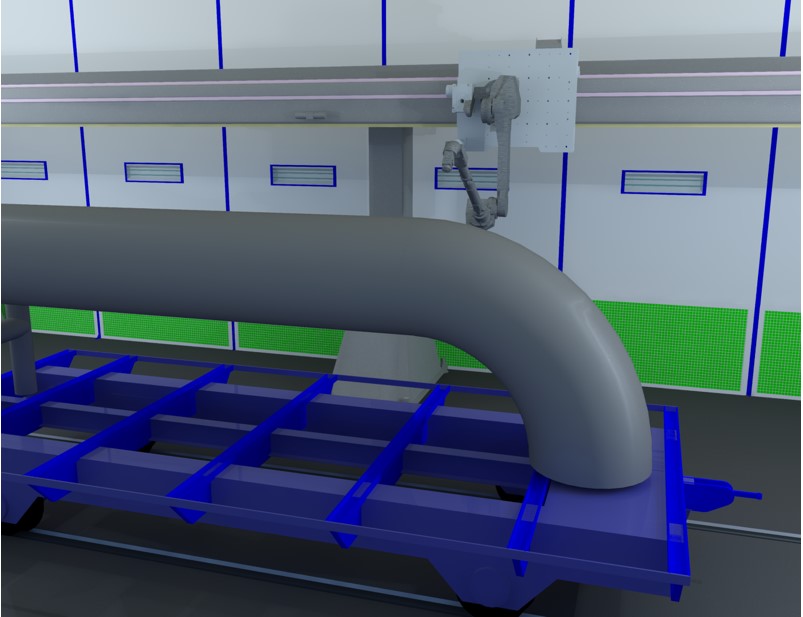

Роботизированная покрасочная линия проходного типа SPK

Состав комплекса:
1. Робот окрасочный взрывозащищенного исполнения Fanuc P250 – 2 шт.
2. Линейные направляющие Gudel – длина 15 метров. (Установка на колоннах) – 2 шт.
3. Оборудование окрасочное для роботизированной окраски Graco со станцией промывки – 2 комплекта.
4. Система автоматизации комплекса – 1 комплект.
5. Система распознавания изделий «техническое зрение» Xpectia – 2 комплекта.
Общие технические характеристики комплекса.

Максимальные габариты окрашиваемого пространства – 13х5х5 м.
Максимальная электрическая мощность – 54 кВт.
Количество требуемых операторов – 1 чел.
Количество роботов – 2 шт.
Количество окрасочных комплектов оборудования – 2 шт.
Система управления - 1 шт.

1.FANUC P250. Промышленные покрасочные роботы взрывозащищенного исполнения.

• Длина робота – 2800 мм.
• Насадка удлинитель для окрасочного пистолета –900 мм.
• Общий радиус зоны работы – 3700 мм.
• Вес робота – 530 кг.
• Число осей – 6
• Электрическая мощность – 3,5 кВт

2. Линейные направляющие Gudel. (Швеция)

• Длина трека – 15 метров.
• Допустимая нагрузка – 800 кг.
• Точность позиционирования – 0,01 мм.
• Высота основной линейки над уровнем пола – 3000 мм.
• Каждая направляющая установлена на трех опорных колоннах.
• Линейные подшипники каретки перемещения защищены специальными скребками для очистки поверхности рельс от всевозможных загрязнений.
• Электрическая мощность – 1,5 кВт.

3. Система нанесения покрытия Graco Reactor H-XP3.

• Производство – Graco Reactor H-XP3.
• Производительность – 10,6 л/мин (2,8 галлона/мин).
• Давление – 241 бар, 24,1 Мпа.
• Габариты –152х9х121 см.
• Максимальный темп материала – 88 °С.
• Шланг длиной – 125 м (максимум).
• Напыление полимочевины – да.
• Масса – 271 кг.
• Питание – 380 В, 20400 кВт.
